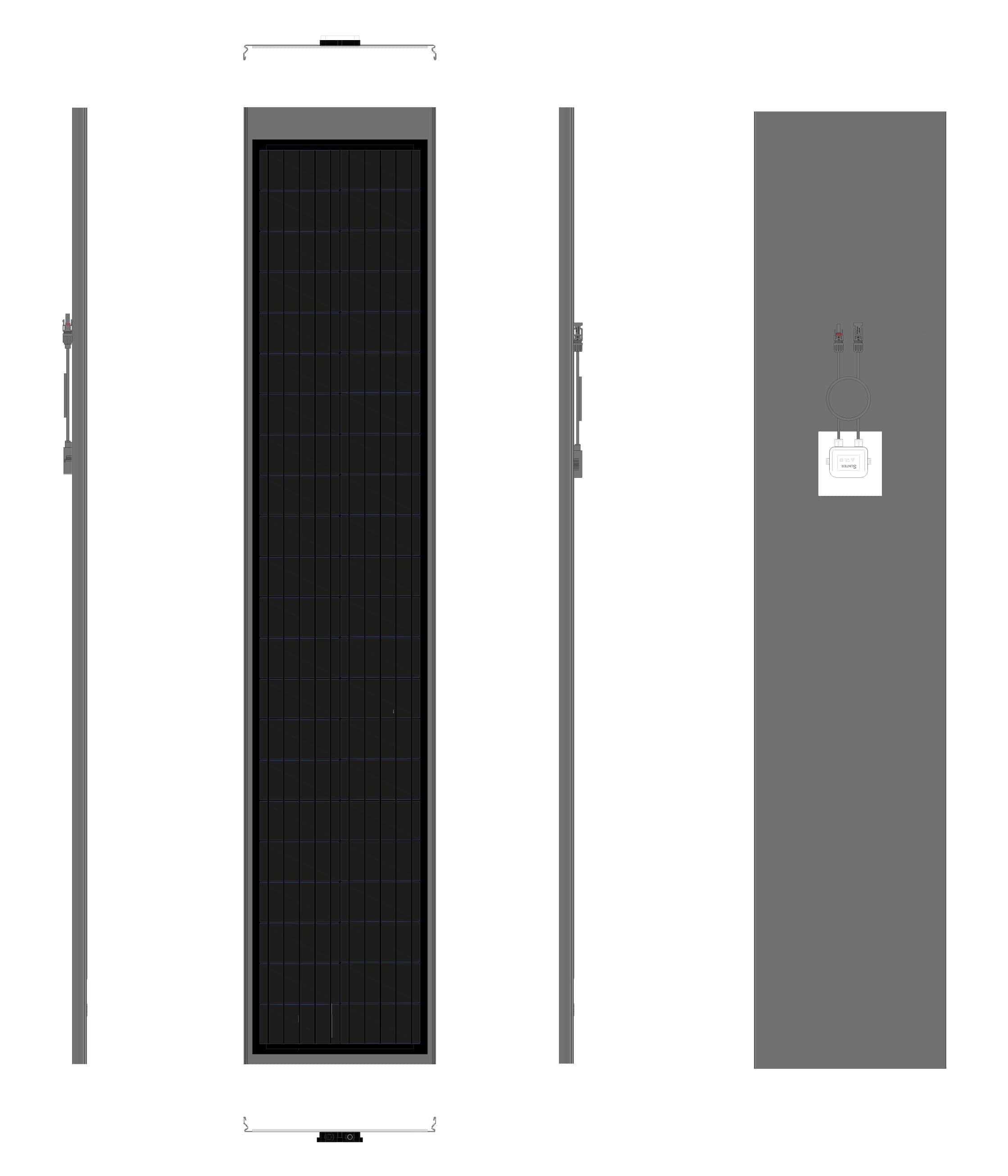

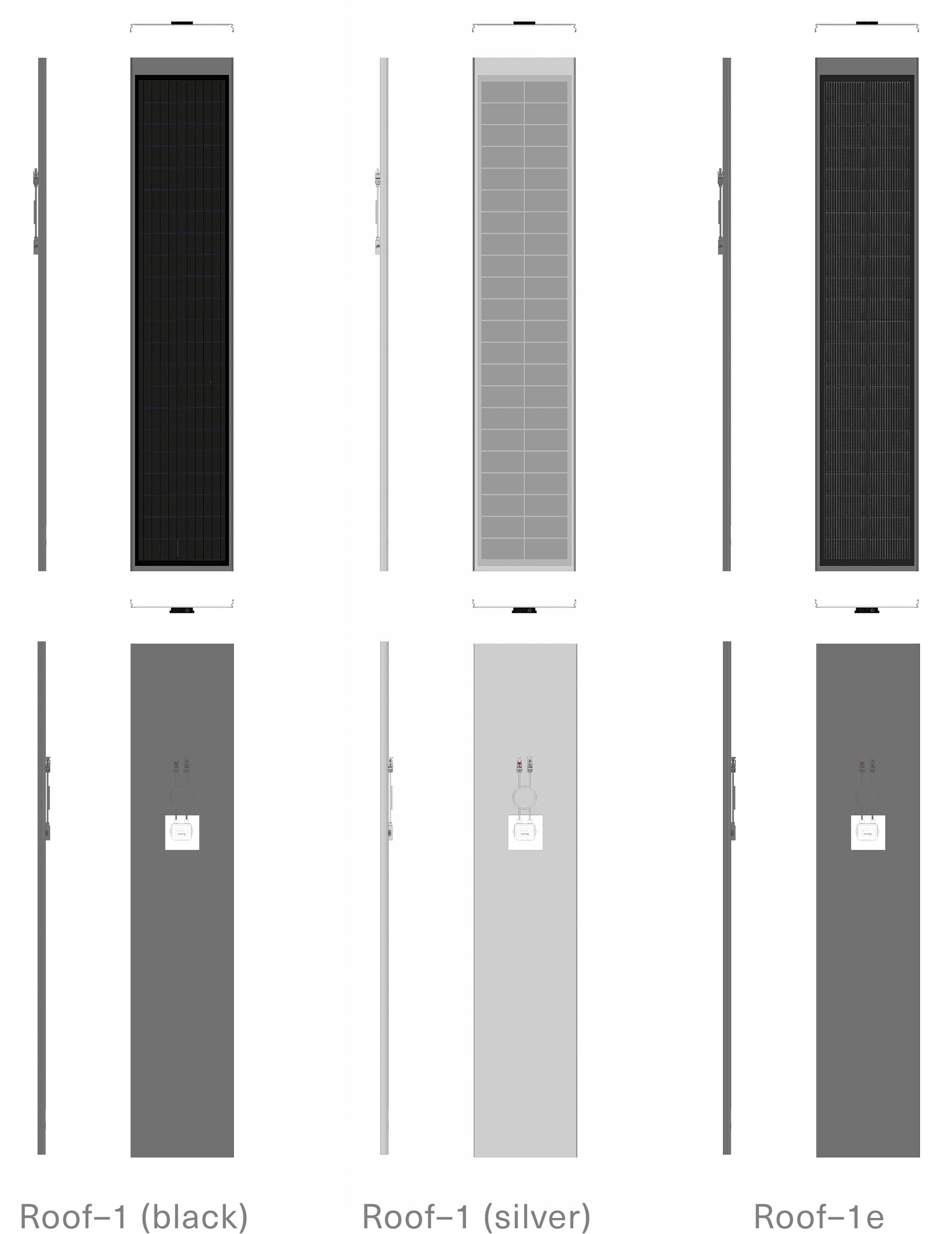

Roof–1 Module Full Size
Full Size
販売価格
標準仕様
Roof–1 (black): ¥27,000Roof–1 (silver): ¥35,000Roof–1e: -
防火仕様
Roof–1 (black): ¥27,000Roof–1 (silver): -Roof–1e: -
パネル仕様
公称質量 (kg)
Roof–1 (black): 10.64Roof–1 (silver): 10.64Roof–1e: -
吊子、バックアップ材、キャップ含む
屋根材寸法 (L × W × H / mm)
Roof–1 (black): 1915 × 384 × 30Roof–1 (silver): 1020 × 384 × 30Roof–1e: -
H: 屋根面から上、キャップ装着後
屋根材厚さ: 0.4
働き寸法 (L × W / mm)
Roof–1 (black): 1880 × 386Roof–1 (silver): 1880 × 386Roof–1e: -
塗装材料
Roof–1 (black): フッ素樹脂系塗料Roof–1 (silver): -Roof–1e: -
発電部仕様 / 電気特性
型式
Roof–1 (black): MC44HM110LRoof–1 (silver): MC44HM65Roof–1e: -
公称最大出力 (Pmax / W)*
Roof–1 (black): 110Roof–1 (silver): 65Roof–1e: -
出力公差
Roof–1 (black): ±10%Roof–1 (silver): ±10%Roof–1e: -
公称最大出力動作電圧 (Vm / V)*
Roof–1 (black): 12.79Roof–1 (silver): 12.35Roof–1e: -
公称最大出力動作電流 (Im / A)*
Roof–1 (black): 8.6Roof–1 (silver): 5.28Roof–1e: -
公称開放電圧 (Voc / V)*
Roof–1 (black): 14.95Roof–1 (silver): 14.7Roof–1e: -
公称短絡電流 (Isc / A)*
Roof–1 (black): 9Roof–1 (silver): 5.33Roof–1e: -
最大システム電圧 (VDC)
Roof–1 (black): 1000 (IEC)Roof–1 (silver): 1000 (IEC)Roof–1e: -
最大過電流保護定格 (A)
Roof–1 (black): 15Roof–1 (silver): 15Roof–1e: -
使⽤温度範囲 (℃)
Roof–1 (black): -40 ~ +85Roof–1 (silver): -40 ~ +85Roof–1e: -
公称モジュール変換効率 (Eff / %)
Roof–1 (black): 17.2Roof–1 (silver): 10.2Roof–1e: -
*電気的特性は、JIS C 8918及びJIS C 8990で規定するAM 1.5、日射強度 1000 W/㎡、温度 25℃での値です。
発電部仕様 / 機械特性
外形寸法 (L × W × H / mm)
Roof–1 (black): 1830 × 350 × 25Roof–1 (silver): 1830 × 350 × 25Roof–1e: -
端子ボックス含む
公称質量 (kg)
Roof–1 (black): 6.5Roof–1 (silver): 6.5Roof–1e: -
太陽電池セル
Roof–1 (black): 単結晶シリコンRoof–1 (silver): 単結晶シリコンRoof–1e: -
太陽電池セル枚数
Roof–1 (black): 44 (2 × 22)Roof–1 (silver): 44 (2 × 22)Roof–1e: -
フロントガラス
Roof–1 (black): 3.2mm 強化ガラスRoof–1 (silver): 3.2mm 強化ガラスRoof–1e: -
バックシート
Roof–1 (black): ブラックRoof–1 (silver): ブラックRoof–1e: -
封止材
Roof–1 (black): ポリオレフィンRoof–1 (silver): ポリオレフィンRoof–1e: -
端子ボックス
Roof–1 (black): IP67、バイパスダイオード内蔵Roof–1 (silver): IP67、バイパスダイオード内蔵Roof–1e: -
出力ケーブル
Roof–1 (black): 線径: 4mm²
長さ: 1200mmRoof–1 (silver): 線径: 4mm²
長さ: 1200mmRoof–1e: -
コネクター
Roof–1 (black): IP68Roof–1 (silver): IP68Roof–1e: -
耐荷重 (屋根施工時)
Roof–1 (black): 6,300PaRoof–1 (silver): 6,300PaRoof–1e: -
安全率1.5、垂直積雪量140cm相当
各種認証
防火モデル飛び火認定番号
Roof–1 (black): DR-2107(1) (支持部材が木製又は銅製)
DR-2107(2) (コンクリート製下地屋根)Roof–1 (silver): -Roof–1e: -
保証仕様
免責事項
Roof–1 (black): 天災や事故等に起因する不具合
その他、保証書に定める事項Roof–1 (silver): 天災や事故等に起因する不具合
その他、保証書に定める事項Roof–1e: -
太陽光発電モジュール
Roof–1 (black): 海岸から500m以遠：
製品保証: 20年間
出力保証: 25年間
保証出力に対して基準値未満(1年後: 97%、10年後: 90%、25年後: 80%)の場合に保証します
海岸から500m以内：
製品保証: 10年間
出力保証: 10年間Roof–1 (silver): 海岸から500m以遠：
製品保証: 20年間
出力保証: 25年間
保証出力に対して基準値未満(1年後: 97%、10年後: 90%、25年後: 80%)の場合に保証しますRoof–1e: -
金属屋根
塗膜保証: 15年間
穴あき保証: 25年間
保証対象
Roof–1 (black): 通常モデル積雪140㎝まで、積雪モデル300cmまでRoof–1 (silver): 積雪140㎝までRoof–1e: -
保証仕様の詳細ページ
